结合练习:量化双激子结合能

斯威本科技大学(Swinburne University of Technology)进行的一项罕见的光谱技术直接量化了将两个激子结合在一起所需的能量，首次直接测量了WS中的双激子结合能₂．

这些发现不仅提高了我们对双激子动力学和特征能量尺度的基本理解，还直接为那些致力于实现双激子器件的人提供了信息，比如更紧凑的激光器和化学传感器。

这项研究还带来了具有新颖性质的奇异的新量子材料和量子相。

这项研究是由斯威本的FLEET研究人员和澳大利亚国立大学合作进行的。

通讯作者Jeff Davis教授(斯威本科技大学)领导斯威本超快光谱学实验室

电荷相反的近距离粒子会感受到静电力的“拉力”，将它们结合在一起。两个氢原子的电子被相反的质子吸引而形成H₂例如，这种静电(库仑介导的)吸引力的其他成分可以导致更奇异的分子状态。

半导体的光学特性常常由“激子”的行为所支配。这些复合准粒子可以通过电子从价带到导带的激发而产生，带负电荷的传导电子然后静电地绑定到带正电荷的空位(称为空穴)，其激发留在价带。

理解激子之间的相互作用对于实现许多拟议的器件应用是至关重要的，在大块材料中，它们已经被很好地理解了。然而，当事物被简化为二维时，它们相互作用的方式就会改变，重要的量子效应就会发挥作用。单层半导体，如WS₂正在引入一场材料革命，因为像这样的研究发现了新的特性。

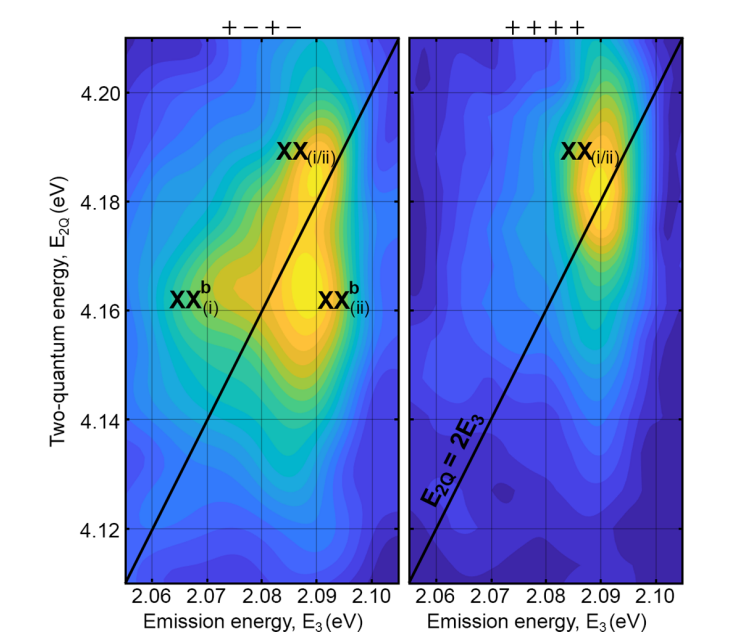

光谱学可以识别并分离双激子结合能。交叉圆极化脉冲序列(左)显示两个双激子(XX^b)的峰值低于相关激子峰值(XX)。共圆谱(右)缺少双激子峰。

由于二维材料的维数降低，激子和双激子等激子配合物的结合能大大增强。这种增加的结合能使得双激子更容易获得，甚至在室温下，并引入了使用双激子在新材料中流动的可能性，作为一系列低能量未来技术的基础。

原子薄过渡金属二卤属化合物(TMDCs)，如WS₂是一系列半导体、绝缘和半金属材料，近年来受到了研究人员的广泛关注，因为它们被用于未来一代“超越CMOS”的电子产品中。

“在我们将这些二维材料应用于下一代低能电子设备之前，我们需要量化驱动其功能的基本属性，”来自澳大利亚斯威本科技大学的博士生Mitchell Conway说。

了解双激子性质的需要推动了半导体研究界对其存在、结合能和性质的重大猜想和调查。人们试图研究在双激子中分离两个激子需要多少能量，明显的方法是比较束缚激子和非束缚激子的能量。然而，这并不是通常的做法。

swinburne领导的研究已经在原子薄的TMDC二硫化钨(WS)中确定了光学可达双激子₂)．为了明确地测量双激子信号，研究小组采用了一组具有精确控制的相位关系和明确定义的波向量的超短光脉冲。

通讯作者Jeff Davis教授(Swinburne)说:“通过使用高精度的多个脉冲，我们可以选择性地直接探测双激发双激子状态，同时消除单激发激子状态的任何贡献。”

戴维斯教授说:“这种直接激发双激子的能力是光致发光光谱等更常见的技术无法达到的。”

该团队使用的技术被称为“双量子多维相干光谱”(2Q-MDCS)，它可以通过实验直接测量双激子结合能。当使用2Q-MDCS观察双激子时，也会产生一个来自相互作用但未绑定的激子对的信号，称为“相关激子”。

Mitchell解释说:“双激子峰值和相关双激子峰值之间的能量差是测量双激子结合能的最佳手段。”“这是一个令人兴奋的观察，因为其他光谱技术没有观察到这些相关的激子。”

以前用于识别双激子的技术仅限于测量从双激子到激子的跃迁光子。这些跃迁可能不能反映出两者相对于基态的精确能量。

此外，本研究还确定了单层WS中双激子的性质₂．他们观察到的双激子由两个自旋相反的亮激子组成，这在WS中₂被称为“明亮-明亮谷间”双激子。相比之下，光致发光测量报告了单层WS中的双激子₂无法识别涉及的特定激子，但通常假设涉及亮激子和一个“暗”激子，由于快速松弛到这些不吸收或发射光的低能量激子状态。

在单层半导体中准确识别双激子签名的能力也可能在量子材料和量子模拟器的发展中发挥关键作用。高阶静电相关提供了一个平台，可以构建量子态的相干组合，并有可能调整相互作用，以实现仍未很好理解的物质的量子相。

单层WS中双激子的直接测量₂发表在IOP二维材料这项工作由澳大利亚研究委员会未来低能电子技术卓越中心(FLEET)资助。

在FLEET, Jeff Davis使用超快光谱学来研究和控制二维材料中的微观相互作用，以及它们如何导致宏观行为。

FLEET的第三个研究主题是light-transformed材料，系统被暂时逐出热平衡，以研究所显示的性质不同的物理和动态控制其行为的新能力。

FLEET是澳大利亚研究委员会资助的研究中心，汇集了100多名澳大利亚和国际专家，开发新一代超低能耗电子产品。

键合练习:量化双激子结合能
